GW30
- Condizione: usato
- pubblicato: 06/10/2025
- 25IND12105
Dati tecnici
- Condizione: usato
- Anno: non definito
Descrizione
http://tecsi.net/catalog-2/product/50
030 72 41 110
Affilatrice per creatori Klingelnberg GW30 completamente revisionata, gestita da pannello operatore Siemens KP400.
L'avanzamento longitudin ...
http://tecsi.net/catalog-2/product/50
030 72 41 110

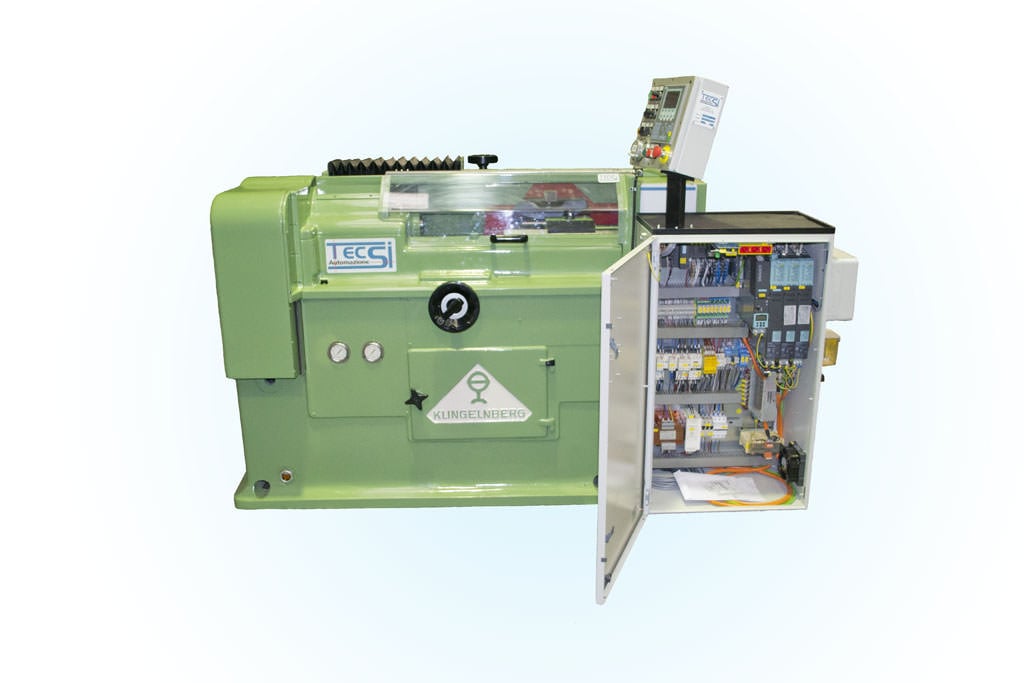

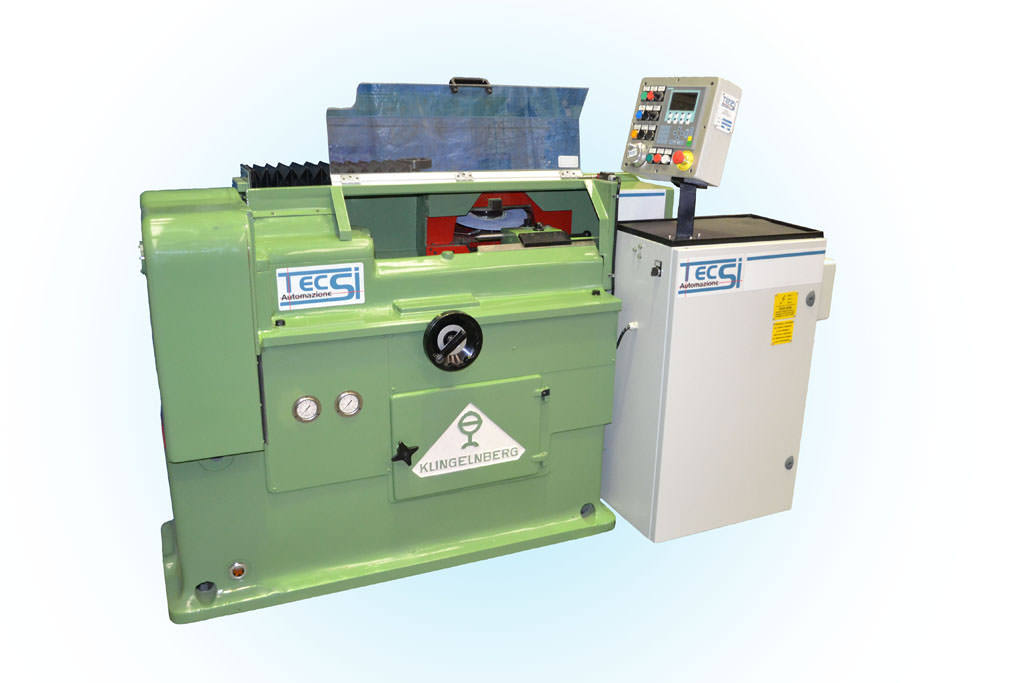

Affilatrice per creatori Klingelnberg GW30 completamente revisionata, gestita da pannello operatore Siemens KP400.
L'avanzamento longitudinale della mola e il divisore/elica sono assi controllati da CN, l'incremento della diamantatura è elettrico (gestito da PLC) e l'avanzamento del diamantatore è idraulico. L'orientamento della mola è manuale con bloccaggio/sbloccaggio idraulico, il posizionamento sul fondo del tagliente è manuale e lo sfioro del tagliente è effettuato con un volantino elettronico.
Il ciclo di affilatura è estremamente elementare, rispecchia il funzionamento della macchina completamente meccanica e non richiede alcun tipo di conoscenza in fatto
di programmazione CN:
Si inseriscono i dati del creatore nel pannello operatore
Il pannello indica l'angolo a cui posizionare la mola
Si porta la mola sui finecorsa del pendolamento e si acquisisce la quota con un pulsante
Si posiziona la mola in profondità dente
Si sfiora il tagliente del creatore
Si avvia il ciclo di affilatura
Il ciclo di affilatura è completamente automatico ed è suddiviso in 3 fasi: sgrossatura, finitura e spegnifiamma. In ogni fase è possibile impostare l'asportazione totale, l'asportazione ad ogni passata e il numero totale di passate (che può essere modificato anche durante l'esecuzione dell'affilatura). La diamantatura, il numero di passate del diamantatore ed il suo incremento sono gestiti nel ciclo di affilatura.
E' possibile sia lavorare "a secco" che utilizzando un soffio d'aria con olio vegetale nebulizzato che aiuta la lavorazione, ed eventualmente si può escludere la diamantatura per l'utilizzo di mole in CBN.
