HARRISON M400
- Condizione: usato
- pubblicato: 06/10/2025
- 25IND38616
.jpeg)
.jpeg)
.png)
.jpeg)
Dati tecnici
- Condizione: usato
- Anno: non definito
Descrizione

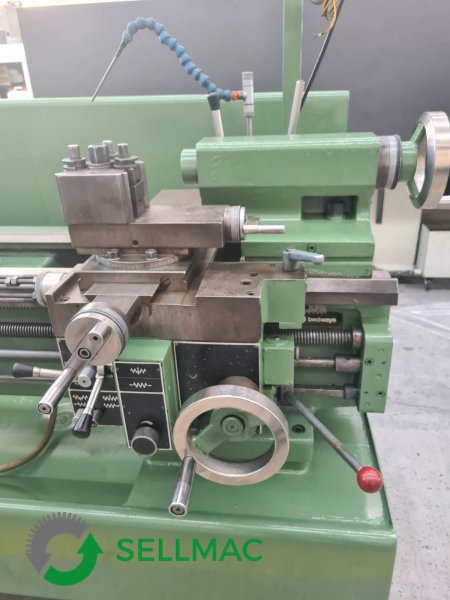

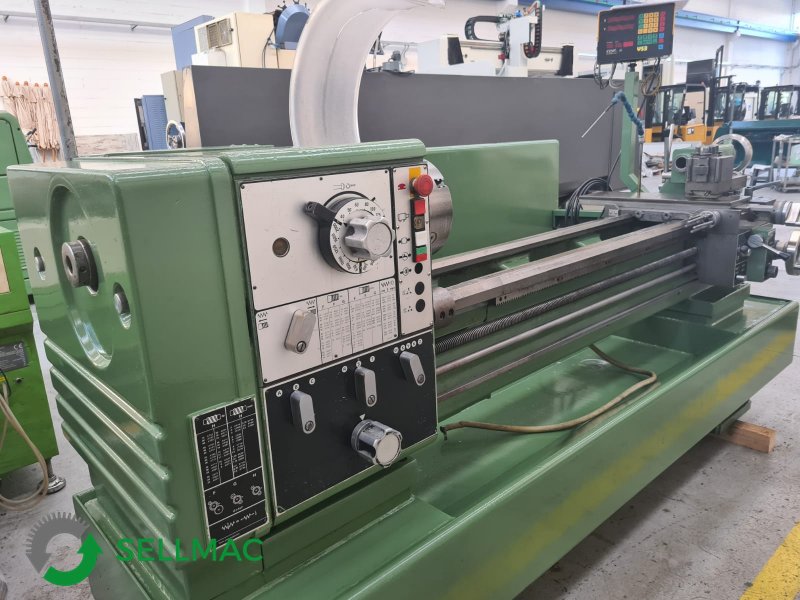

TORNIO A BANCO PIANO HARRISON M400
Fabbricante HARRISON
Modello M400
Caratteristiche
Visualizzato 2 ASSI
Passaggio barra diam. 70 mm
Lunghezza tornibile 1200
Lunetta ...
TORNIO A BANCO PIANO HARRISON M400
Fabbricante HARRISON
Modello M400
Caratteristiche
Visualizzato 2 ASSI
Passaggio barra diam. 70 mm
Lunghezza tornibile 1200
Lunetta chiusa + aperta
PUNTE
Altezza mm 200
Distanza tra le punte mm 1500
Diametro a tornire sul bancale mm 420
carrello trasversale mm 254
nell’incavo mm 610
lunghezza incavo mm 200

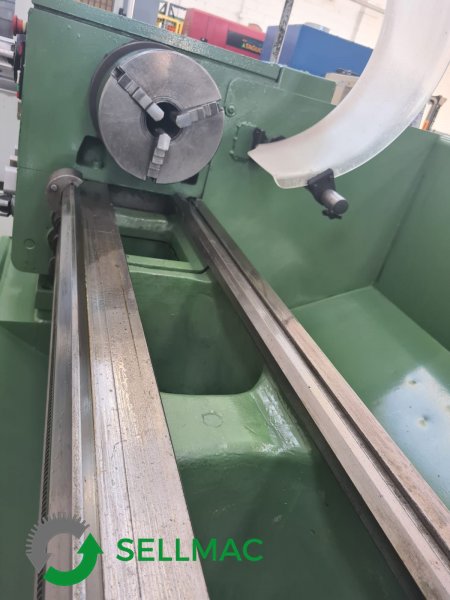

MANDRINO
Foro DIAM. mm 65
Attacco n. 8 D1 Camlok
Bussola cono morse n. 5
VELOCITA’
Numero 18
Gamma da 40 a 2000 rpm
MOTORE
(1500 rpm a 50 Hz) 7,5 Kw (10 hp)
MADREVITE
Diametro mm 32
Filettatura passo mm 6
FILETTATURE
Passi metrici da 0,2 a 14 mm di passo
Passi inglesi da 2 a 72 T.P.I.
Passi modulari da 0,2 a 3,5 mod.
Passi diametrali da 8 a 72 D.P.
AVANZAMENTI
Metrici da 0,04 a 0,71 mm/giro
Inglesi da 0,0016” a 0,028” giro
I valori degli avanzamenti trasversali sono la metà di quelli longitudinali
BANCALE
Larghezza mm 360
Profondità sotto la testa mm 380
CARRELLO TRASVERSALE
Larghezza mm 195
Corsa di spostamento mm 250
CARRELLO SUPERIORE
Larghezza mm 115
Corsa di spostamento mm 120
UTENSILE
Sezione max. mm 32 x 25
CONTROPUNTA
Canotto (diam. esterno) mm 73
Spostamento mm 155
Cono morse n. 5
Disassamento mm +- 12
PESO
