CITIZEN C32 -VIII 2005
- Condizione: usato
- pubblicato: 06/10/2025
- 25IND42956
.jpeg)
.jpeg)
.jpeg)
Dati tecnici
- Condizione: usato
- Anno: 2005
Descrizione

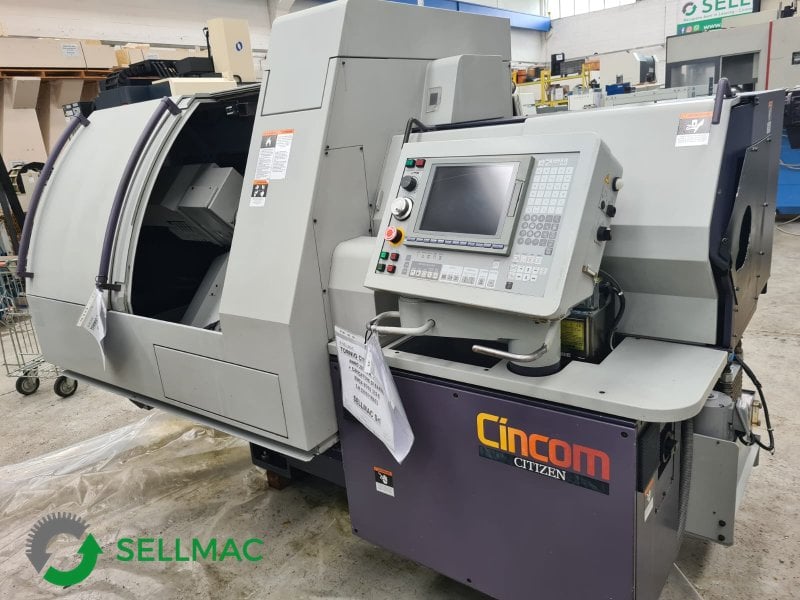

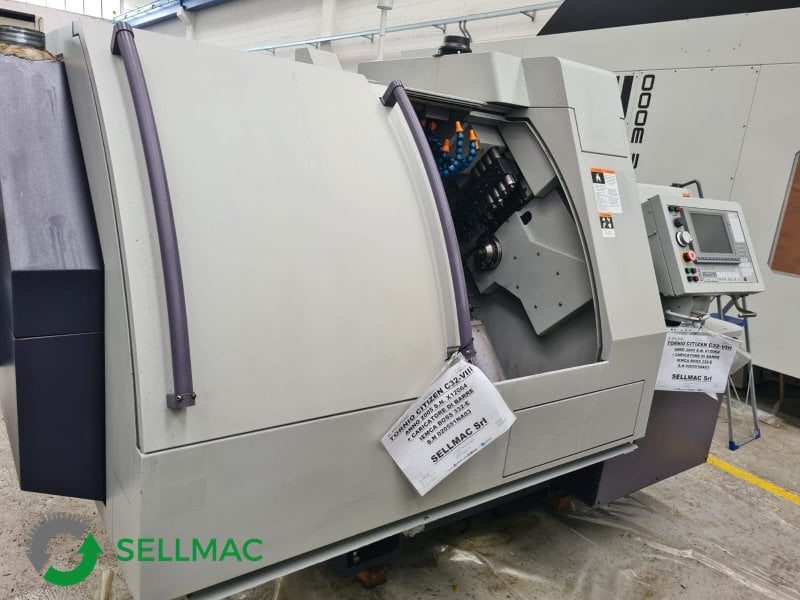

TORNIO CITIZEN C32-VIII
Anno 2005
Fabbricante CITIZEN
Modello C 32 - VIII
Ingombro 1.370 x 3.040 x 1.820
Peso 3.300 Kg
Caratteristiche tecniche
Diame ...
TORNIO CITIZEN C32-VIII
Anno 2005
Fabbricante CITIZEN
Modello C 32 - VIII
Ingombro 1.370 x 3.040 x 1.820
Peso 3.300 Kg
Caratteristiche tecniche
Diametro max lavorazione Ø 32 mm (da Ø 10 mm)
Lunghezza max lavorazione 320 mm per autocentrante
Diametro max foratura frontale Ø 12 mm
Diametro max di maschiatura frontale M 10 (maschio
M 8 (filiera)
Diametro foro passante del mandrino Ø36 mm
Velocità mandrino principale da 200 a 8.000 min¯¹
Cambio velocità mandrino principale Continuo
S + valore numerico a 4 cifre
Indessaggio del mandrino principale 1°
Asse C del mandrino principale 0.001°
Diametro max dell’autocentrante Ø 32 mm
del mandrino posteriore
Lunghezza max pezzo per il prelievo 145 mm
frontale dal mandrino posteriore
Lunghezza max di sporgenza pezzo 25 mm
del mandrino posteriore
Diametro max di foratura nel processo Ø 10 mm
di lavorazione posteriore
Diametro max di maschiatura nel M8
processo di lavorazione posteriore
Velocità del mandrino posteriore da 200 a 7.000 min¯¹
Cambio velocità del mandrino posteriore Continuo
S + valore numerico a 4 cifre
Indessaggio del mandrino posteriore 1°
Asse C del contromandrino 0.001°
Mandrino del portautensili
Diametro max di maschiatura Ø 7 mm
Velocità mandrino M 6
Cambio velocità mandrino da 200 a 5.000 min¯¹
Continuo
S + valore numerico a 4 cifre
Portautensili opposto
Diametro max di foratura Ø 7 mm
Diametro max di maschiatura M 6
Velocità mandrino da 200 a 4.500 min¯¹
Cambio velocità mandrino Continuo
S + valore numerico a 4 cifre
Modelli di boccola di guida e autocentrante
Pinza del mandrino principale MC081-M
Boccola di guida FG531-M
Pinza tipo Rego ER16/AR16
Pinza del mandrino posteriore FC081-M-K
Numero di utensili da montare Fino a 18 utensili + α
Dimensioni utensile
Utensile (portautensile multiplo) 16 x 169 x 130 mm
Manicotto (portautensili opposto) Ø 25.4 mm
Diametro massimo dell’utensile montato nel supporto utensile di rotazione del portautensili
Punta da trapano e fresatura frontale Ø 10 mm
Velocità di avanzamento rapido 20 m/min
Incremento minimo dello spostamento
Asse X1 0.001 mm
Asse Y1 0.001 mm
Asse Z1 0.001 mm
Asse X2 0.001 mm
Asse Z2 0.001 mm
Asse Z3 0.001 mm
Corsa assi
Asse X1 108 mm
Asse Y1 275 mm
Asse Z1 325 mm
Asse X2 228 mm
Asse Z2 130 mm
Asse Z3 410 mm
Lunghezza barra 2.500 mm
Altezza centro 1.132 mm
Macchinario provvisto di manuali e dichiarazione CE di conformità.
Tutti i dati tecnici riportati sono indicativi e possono essere modificati senza preavviso e pertanto essi non devono essere ritenuti impegnativi
