HAUSER S40-400 2020
- Condizione: usato
- pubblicato: 06/10/2025
- 25IND46203
Dati tecnici
- Condizione: usato
- Anno: 2020
Descrizione
Rettificatrice a coordinate CNC HAUSER S40 400
CARATTERISTICHE TECNICHE :
Tipo di CN : FANUC 0i-MF
massima velocità Corsa dell'asse W : 800 [mm/min]
Corsa dell'asse X : 650 [mm]
massima ve ...
Rettificatrice a coordinate CNC HAUSER S40 400
CARATTERISTICHE TECNICHE :
Tipo di CN : FANUC 0i-MF
massima velocità Corsa dell'asse W : 800 [mm/min]
Corsa dell'asse X : 650 [mm]
massima velocità Corsa dell'asse X : 4000 [mm/min]
Velocità di avanzamento di lavoro dell'asse X : 0 - 1800 [mm/min]
Corsa dell'asse Y : 450 [mm]
Velocità di avanzamento di lavoro dell'asse Y : 0 - 1800 [mm/min]
Corsa dell'asse Z : 130 [mm]
Velocità minima corsa dell'asse Z : 0.5 [mm/min]
Velocità massima corsa dell'asse Z : 12000 [mm/min]
Frequenza della corsa dell'asse Z max. : 4 [Hz]
Velocità dell'asse C (planetario) : 5 - 250 [rpm]
Corsa dell'asse U (avanzamento radiale) : 5.5 [mm]
Distanza tra le colonne : 750 [mm]
Lunghezza del tavolo : 770 [mm]
Larghezza del tavolo : 630 [mm]
Distanza tra motore di rettifica e tavola : 585 [mm]
Peso massimo ammissibile sul tavolo : 500 [Kg]
Tensione di alimentazione : 400 [V]
Peso : 5000 [Kg]
INCLUDED EQUIPMENT:
1 tool detection device
1 DONALDSON oil mist extraction unit DMC-D1,
2 45 S grinding motors, speed 9000 - 4500 [rpm] - reference: 144017,
1 80 S grinding motor, speed 40000 - 80000 [rpm] - reference: 144021,
1 T10 grinding turbine, speed: 100,000 [rpm] - reference: 157420,
1 turbine holder with filter - reference: 166497,
1 profile dresser on table, 200 [°] pivotable - reference: 194590
1 coolant tank + paper tape filtration device
6 collets,
1 operator's manual in French.
RETROFIT WORK CARRIED OUT IN 2020:
ELECTRICAL SECTION:

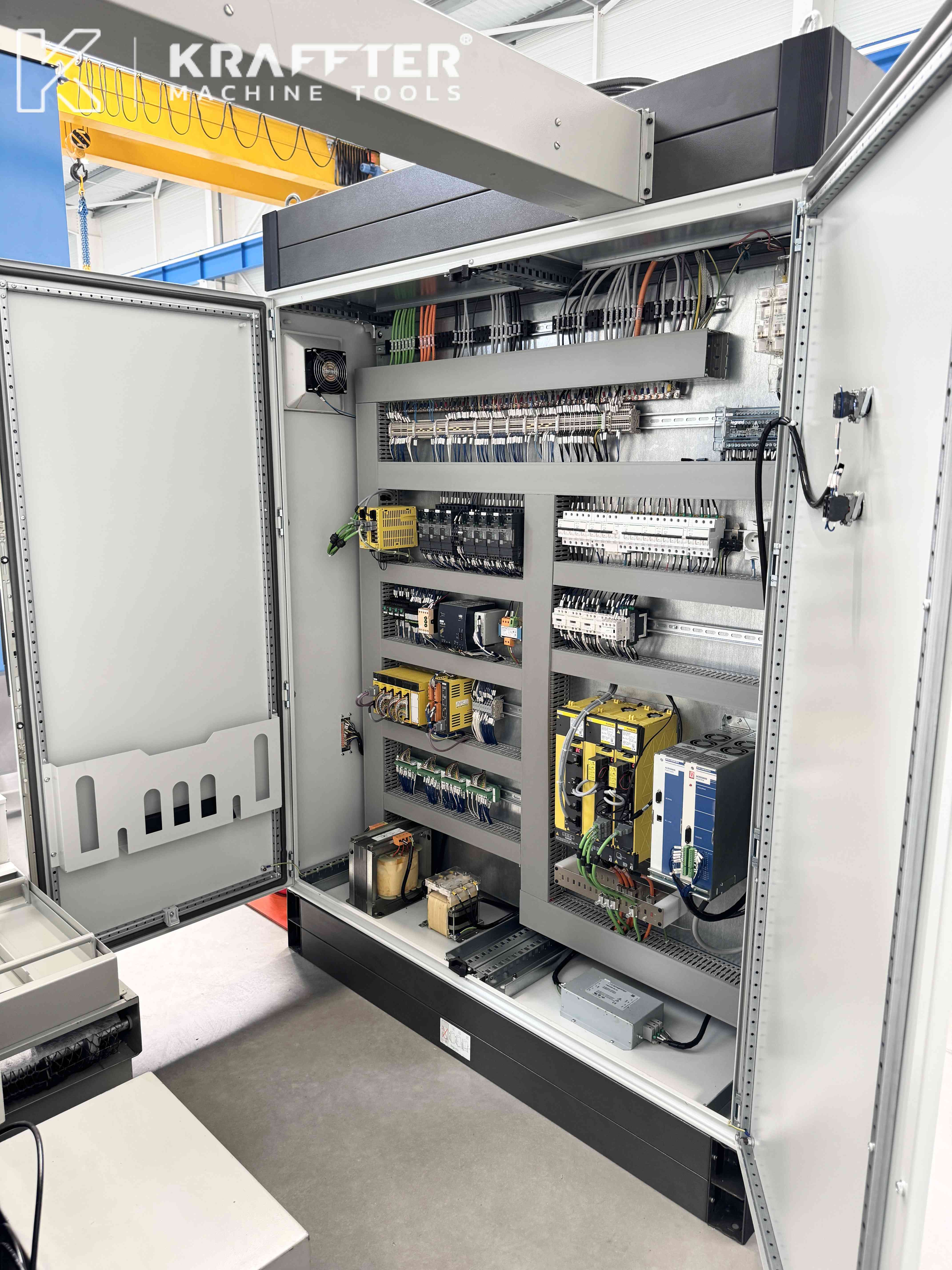

Supply of an electrical cabinet equipped with a FANUC 0iF numerical control,
Supply of a control panel for FANUC with 15" screen and keyboard,
Axes controlled by the numerical control: X, Y, Z, C, and U,
Wiring of the electrical cabinet,
Machine wiring with replacement of all sensors and cables,
Connection and powering of the electrical cabinet,
Adjustment of axis servos,
Installation and programming of cycles and conversational pages for HAUSER.
MECHANICAL SECTION:
Supply of axis motor adapters,
Supply of an electrical rotary joint,
Scraping of the table surface,
Reassembly of the entire head and adaptation of the Fanuc motors on the C and U axes,
Installation of all measuring systems (including 2 HEIDENHAIN linear glass scales on the X and Y axes).
ADDITIONAL CYCLE DEVELOPMENT:
Development of a Blind Bore cycle and associated conversational pages,
Modification of the conversational programming for the U axis: changing from piece diameter programming to radius programming in all existing
grinding cycles,
Modification of wheel data to be entered by radius instead of diameter,
Modification of all wheel dressing cycles, straight, shapes, and ISO,
Modification of all dressing compensations in all grinding cycles.
Macchina visibile in funzione per prove presso i nostri locali, su appuntamento.
Prezzo IVA esclusa su richiesta, carico su camion incluso.
Possibilità di spedizione in tutta la Francia e all’estero.
Ulteriori foto e dettagli disponibili su richiesta.
Descrizione tecnica a titolo indicativo, senza impegno da parte nostra.
