CHIRON FZ 15 S High Speed
- Condizione: usato
- pubblicato: 06/10/2025
- 25IND47254
Dati tecnici
- Condizione: usato
- Anno: non definito
- Corsa asse X: 0/1000 mm
Descrizione

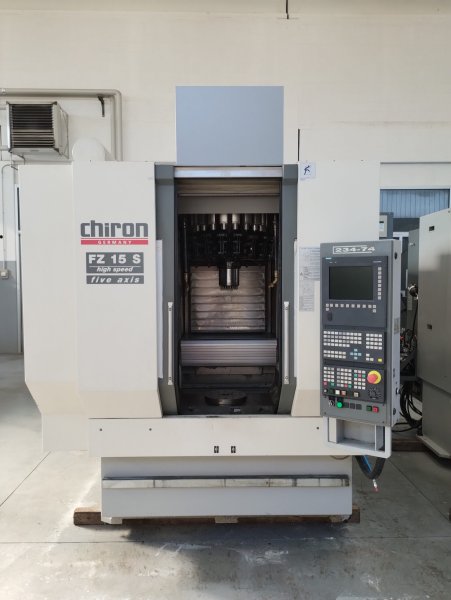

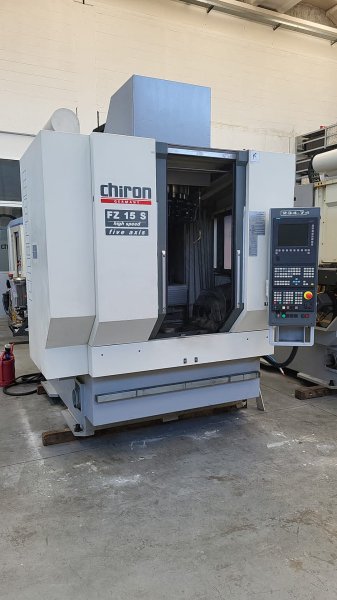

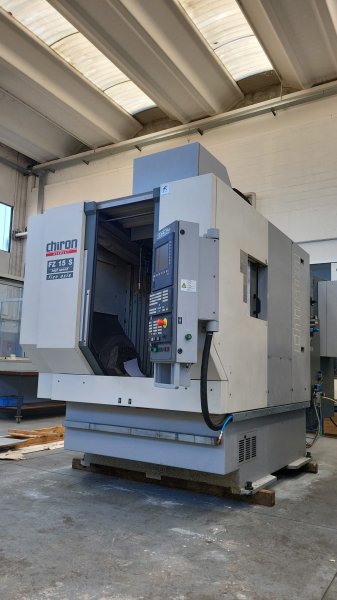

Centro di lavoro a 5 assi CHIRON FZ 15 S Usato – Revisionato (disponibili 2 macchine)
Azionamento del mandrino principale con motore AC,
9,5 kW al 100% ED,
14,0 kW al 15% ED,
Int ...
Azionamento del mandrino principale con motore AC,
9,5 kW al 100% ED,
14,0 kW al 15% ED,
Int ...
Centro di lavoro a 5 assi CHIRON FZ 15 S Usato – Revisionato (disponibili 2 macchine)
Azionamento del mandrino principale con motore AC,
9,5 kW al 100% ED,
14,0 kW al 15% ED,
Intervallo di velocità: 20 - 10.500 giri/min – max,
Corse assi,
Asse X 550 mm,
Asse Y 400 mm,
Asse Z 425 mm con livello di cambio utensile variabile,

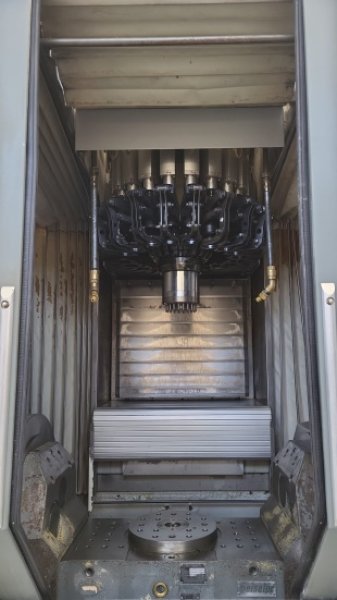

Cambio utensile automatico a prova di truciolo,
Sedi in magazzino: 20,
Utensile Ø massimo 65 mm,
spazi liberi limitrofi max. 175 mm,
Peso utensile max. 2,5 kg (5,0 kg in 4 posti),
Tempo di cambio utensile ca. 0,9 s (a seconda del controller),
Tempo truciolo-truciolo ca. 2,1 s (a seconda del controllo),

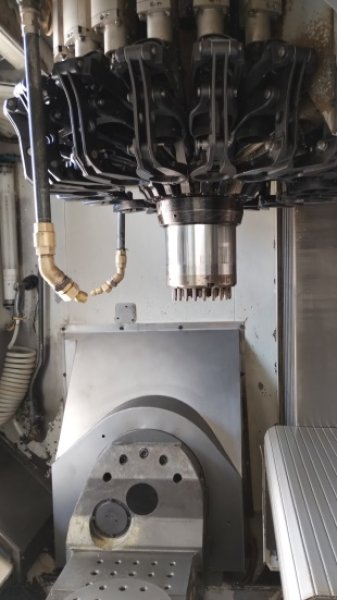

Dispositivo orientabile a 2 assi ZAS 280 composto da: 4° e 5° asse CN,
passo di ingresso più piccolo 0,0001°,
Asse di rotazione,
Angolo di rotazione ± 110°,
Precisione di divisione ± 6",
Sistema di misurazione della posizione diretto e assoluto RCN 220,
Mediante azionamento a vite senza fine con bloccaggio idraulico,
Coppia massima trasmissibile 1.100 Nm,
Coppia di tenuta 3.800 Nm,
velocità massima 30 min-1,
Frontale tavola rotante NC ø 280 mm con filettatura e griglia fori di raccordo M16 x ø 15 H7 x 50 mm con bloccaggio idraulico,
Precisione di divisione ± 6",
Carico massimo di trasporto 320 kg,
Mediante azionamento a vite senza fine,
Coppia massima trasmissibile 700 Nm,
Coppia di tenuta 2800 Nm,
velocità max. 45 min-1 (a seconda del controllo)
Unità idraulica,
Pressione: 210 bar, portata: 4,3 l/min,
Passaggio rotante idraulico o pneumatico centrale 4 vie integrato negli assi A e B, con 4 connessioni O-ring al centro del frontalino.

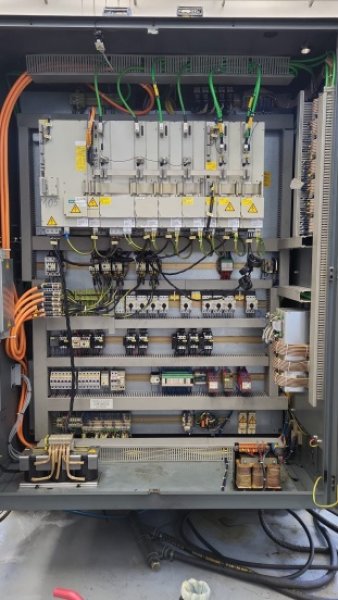

Optional: alta pressione con filtro a carta, climatizzatore armadio elettrico, bloccaggio idraulico, porte automatiche.
Dati indicativi verificare eventuali differenze tra i dati indicati e i valori reali prima dell’ acquisto.
https://www.meccsrl.net/negozio/chiron-fz-5-s-usato/
Per informazioni o appuntamenti contattare:
039 9796687
info@meccsrl.net
Azionamento del mandrino principale con motore AC,
9,5 kW al 100% ED,
14,0 kW al 15% ED,
Intervallo di velocità: 20 - 10.500 giri/min – max,
Corse assi,
Asse X 550 mm,
Asse Y 400 mm,
Asse Z 425 mm con livello di cambio utensile variabile,
Cambio utensile automatico a prova di truciolo,
Sedi in magazzino: 20,
Utensile Ø massimo 65 mm,
spazi liberi limitrofi max. 175 mm,
Peso utensile max. 2,5 kg (5,0 kg in 4 posti),
Tempo di cambio utensile ca. 0,9 s (a seconda del controller),
Tempo truciolo-truciolo ca. 2,1 s (a seconda del controllo),
Dispositivo orientabile a 2 assi ZAS 280 composto da: 4° e 5° asse CN,
passo di ingresso più piccolo 0,0001°,
Asse di rotazione,
Angolo di rotazione ± 110°,
Precisione di divisione ± 6",
Sistema di misurazione della posizione diretto e assoluto RCN 220,
Mediante azionamento a vite senza fine con bloccaggio idraulico,
Coppia massima trasmissibile 1.100 Nm,
Coppia di tenuta 3.800 Nm,
velocità massima 30 min-1,
Frontale tavola rotante NC ø 280 mm con filettatura e griglia fori di raccordo M16 x ø 15 H7 x 50 mm con bloccaggio idraulico,
Precisione di divisione ± 6",
Carico massimo di trasporto 320 kg,
Mediante azionamento a vite senza fine,
Coppia massima trasmissibile 700 Nm,
Coppia di tenuta 2800 Nm,
velocità max. 45 min-1 (a seconda del controllo)
Unità idraulica,
Pressione: 210 bar, portata: 4,3 l/min,
Passaggio rotante idraulico o pneumatico centrale 4 vie integrato negli assi A e B, con 4 connessioni O-ring al centro del frontalino.
Optional: alta pressione con filtro a carta, climatizzatore armadio elettrico, bloccaggio idraulico, porte automatiche.
Dati indicativi verificare eventuali differenze tra i dati indicati e i valori reali prima dell’ acquisto.
https://www.meccsrl.net/negozio/chiron-fz-5-s-usato/
Per informazioni o appuntamenti contattare:
039 9796687
info@meccsrl.net
Funzionante
Revisionata
