HERMLE C50 U dynamic 2009
- Condizione: usato
- pubblicato: 16/10/2025
- 25IND47724
Dati tecnici
- Condizione: usato
- Anno: 2009
- Corsa asse X: 0/1000 mm
Descrizione

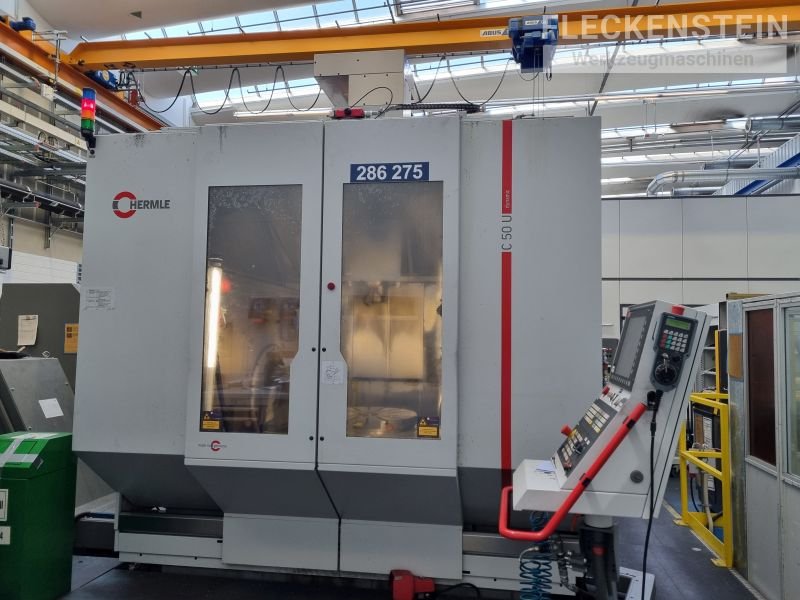

CNC - Centro di lavoro a 5 assi HERMLE C50 U dynamic HEIDENHAIN iTNC 530, anno di costruzione 2009

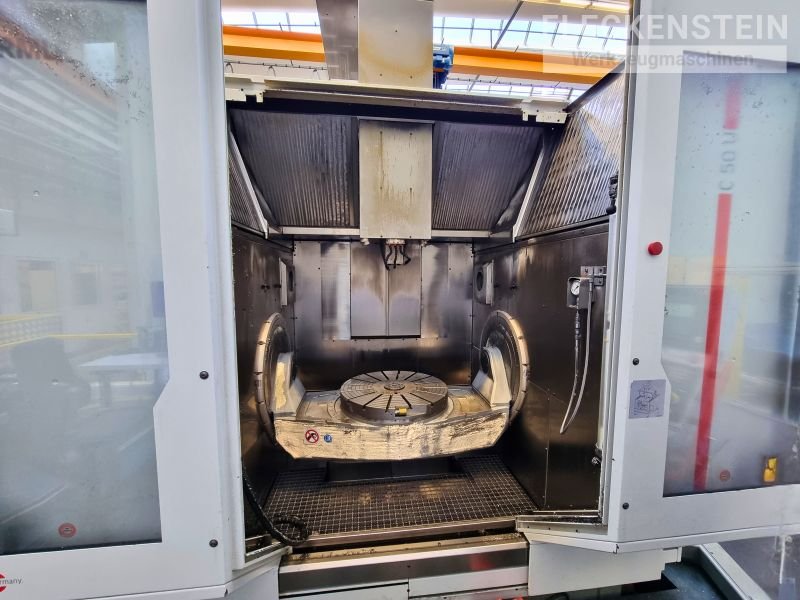

Area di lavoro
Asse X (orizzontale) 1.000 mm
Asse Y (trasversale) 1.150 mm
Asse Z (verticale) 750 mm
...
CNC - Centro di lavoro a 5 assi HERMLE C50 U dynamic HEIDENHAIN iTNC 530, anno di costruzione 2009
Area di lavoro
Asse X (orizzontale) 1.000 mm
Asse Y (trasversale) 1.150 mm
Asse Z (verticale) 750 mm
Distanza tra la punta del mandrino e la tavola 950 mm
Corsa Y dal centro della tavola + 500 / - 600 mm
Diametro massimo del pezzo Ø 1.000 mm
Altezza massima del pezzo 810 mm

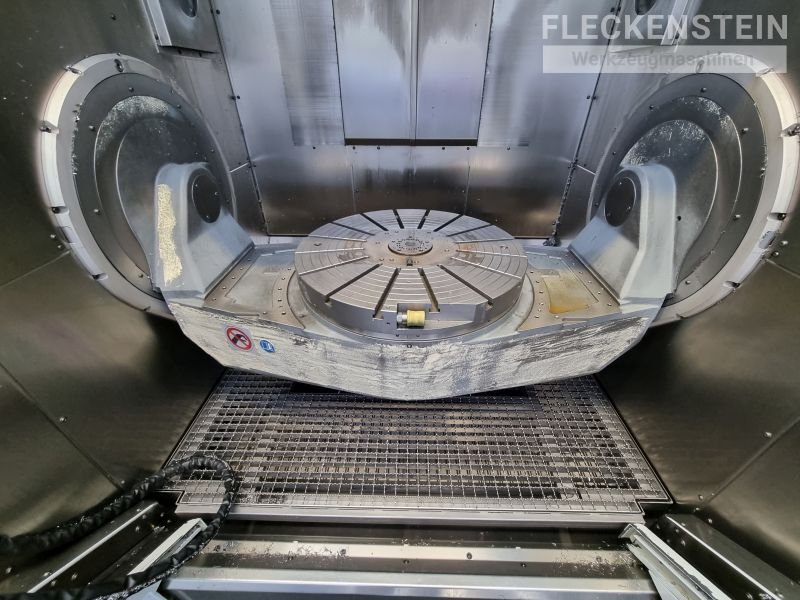

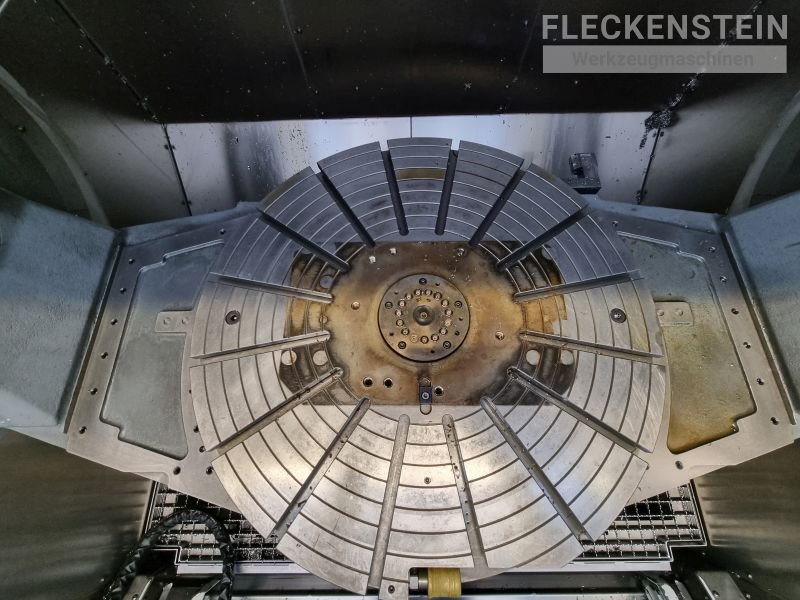

Tavola girevole CN
Tavola girevole CN con cuscinetti su entrambi i lati nelle pareti laterali del basamento macchina e azionamento tandem sull'asse A.
La tavola girevole ad azionamento diretto, esente da manutenzione, funziona in modo assolutamente privo di gioco.
L'azionamento rotativo dell'asse C con motore coppia Hermle (tipo SRT D700) è raffreddato ad acqua.
Diametro superficie di serraggio Ø 700 mm
Carico massimo tavola 2.000 kg
Cerchio di interferenza Ø 1.310 mm
Numero di cave a T (radiali) 16 pz. 14 H7
Campo di rotazione asse C 360 gradi
Coppia di serraggio asse C 10.000 Nm idraulica
Coppia di tenuta asse C 1.190 Nm
Campo di rotazione asse A (+100/-130) gradi
Coppia di tenuta asse A 9.130 Nm con controllo di posizione permanente
Passante rotante 15x
Mandrino di fresatura KESSLER
Max. Potenza (100% ED) 17,5 kW da 1.550 giri/min
Coppia continuativa massima (100%) 108 Nm
Velocità mandrino 20 - 18.000 giri/min
Connettore utensile HSK-A63
Diametro utensile massimo Ø 160 mm
Diametro mandrino sul cuscinetto anteriore Ø 70 mm
Raffreddamento interno ad alta pressione 80 bar
Area di lavoro
Asse X (orizzontale) 1.000 mm
Asse Y (trasversale) 1.150 mm
Asse Z (verticale) 750 mm
Distanza dalla punta del mandrino alla tavola 950 mm
Corsa Y dal centro della tavola + 500 / - 600 mm
Diametro massimo del pezzo Ø 1.000 mm
Corsa max. Altezza pezzo 810 mm
Magazzino e cambio utensili
Numero di posizioni utensile 60
Connettore utensile HSK-A63
Lunghezza massima utensile 430 mm
Diametro massimo utensile Ø160 mm
Peso massimo utensile 15 kg
Carico totale massimo 480 kg
DIN / forma DIN 69063
