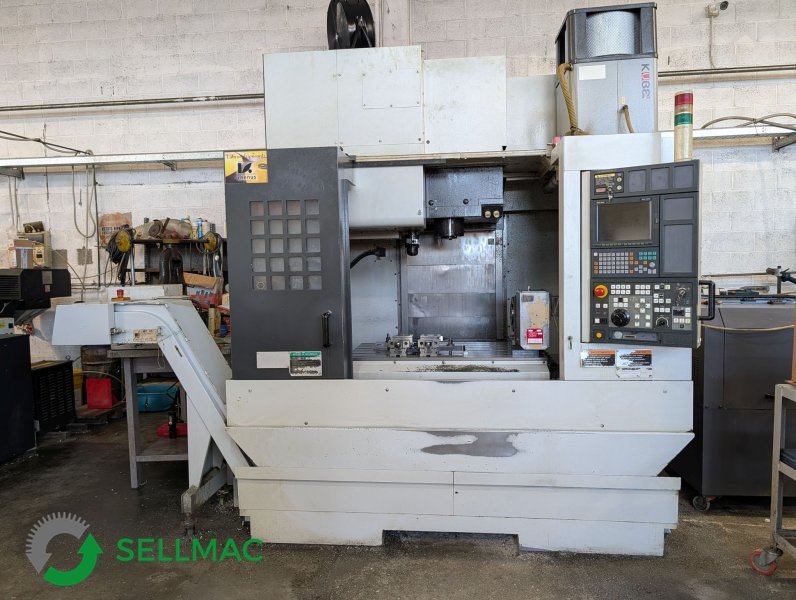

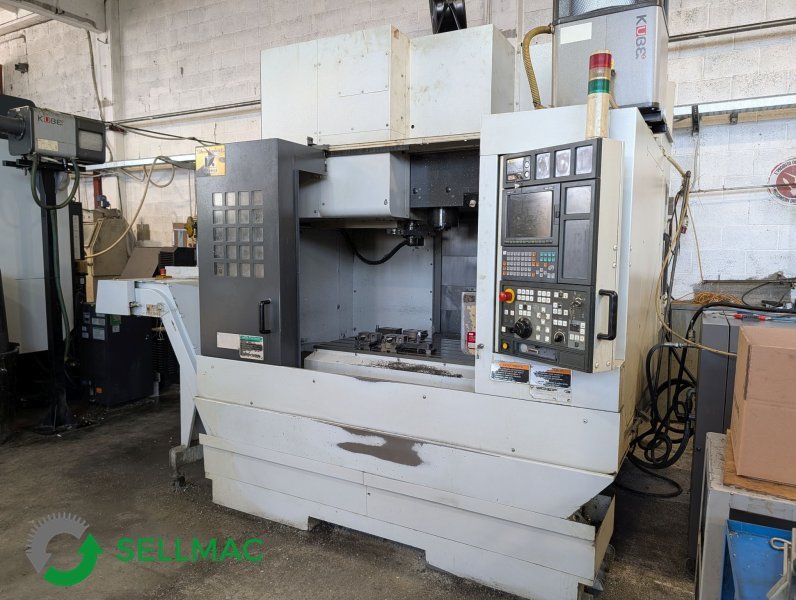

MORI SEIKI NV 5000 Alpha 1A/40 2006
- Condizione: usato
- pubblicato: 23/04/2026
- 26IND48965
Dati tecnici
- Condizione: usato
- Anno: 2006
Descrizione
CNC MSX-501 (MAPPS-M conversazionale)
CARATTERISTICHE
1. CAPACITÀ DI LAVORO E CORSE
• Corsa Asse X: 800 mm
• Corsa Asse Y: 510 mm
• Corsa Asse Z: 510 mm
• Distanza tra piano tavol ...
CNC MSX-501 (MAPPS-M conversazionale)
CARATTERISTICHE
1. CAPACITÀ DI LAVORO E CORSE
• Corsa Asse X: 800 mm
• Corsa Asse Y: 510 mm
• Corsa Asse Z: 510 mm
• Distanza tra piano tavola e naso mandrino: 150 - 660 mm

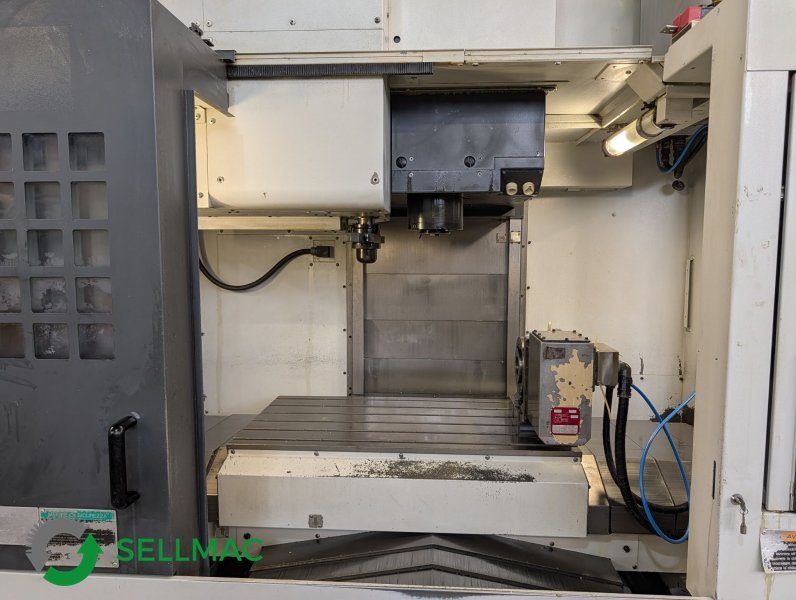

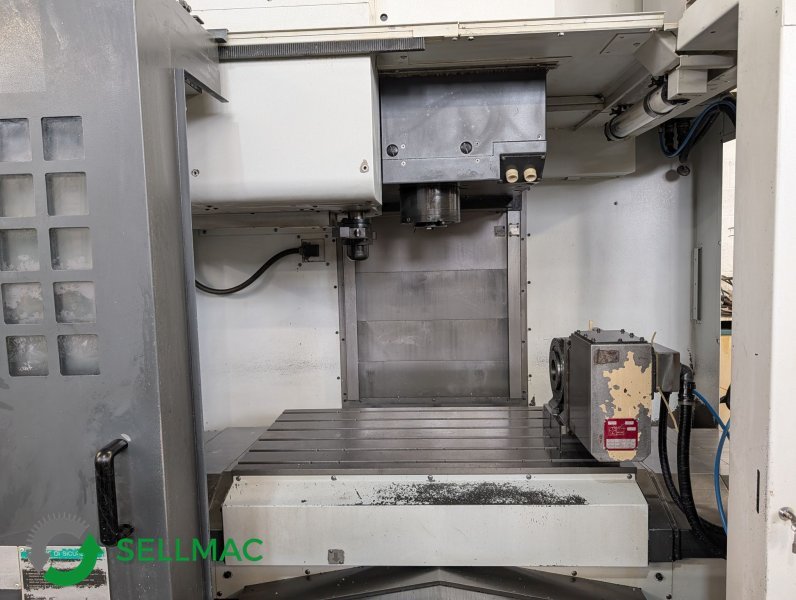

2. TAVOLA
• Dimensioni tavola: 1.100 x 600 mm
• Capacità di carico massima: 1.000 kg
• Configurazione: 6 scanalature a T da 18 mm

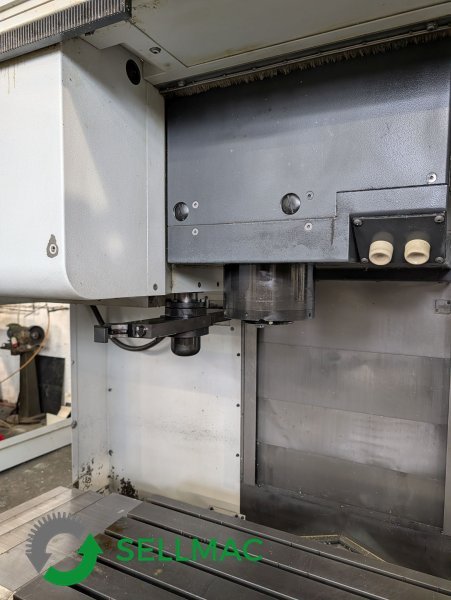

3. MANDRINO
• Velocità di rotazione: 14.000 g/min
• Attacco mandrino: MAS BT-40 (Conicità 7/24 No. 40)
• Diametro interno cuscinetto: 65 mm
• Potenza motore (30 min/cont.): 22 / 18,5 kW
• Raffreddamento: Frigorifero per raffreddamento mandrino incluso
4. AVANZAMENTI E PRECISIONE
• Avanzamenti rapidi: 42.000 mm/min
• Avanzamento in JOG: 0 - 1.260 mm/min
• Precisione di posizionamento: 0,005 mm (su tutta la corsa)
• Ripetibilità di posizionamento: ± 0,001 mm
5. CAMBIO UTENSILE (ATC)
• Capacità magazzino: 30 posizioni
• Tipo di attacco: MAS BT-40 (Codolo tirante 90°)
• Diametro massimo utensile: 80 mm (125 mm con posti adiacenti vuoti)
• Lunghezza massima utensile: 300 mm
• Peso massimo utensile: 8 kg
• Tempo cambio utensile (truciolo-truciolo): 2,6 secondi (1,0 s da utensile a utensile)

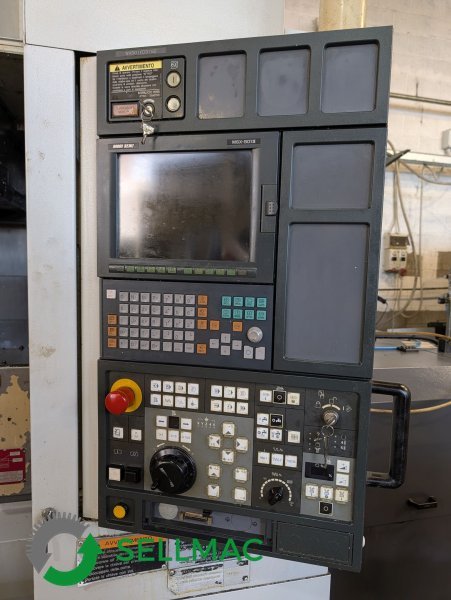

6. CARATTERISTICHE CNC (Mori Seiki MSX-501)
• Monitor: 10,4" TFT a colori a matrice attiva
• Memoria programmi: 320 m (63 programmi registrabili)
• Funzioni principali:
o LOOK-AHEAD (G08) per controllo profilo 2D ad alta velocità
o Maschiatura sincronizzata (Rigid Tapping)
o Interpolazione elicoidale
o Load Monitor (gestione sforzo di taglio)
o Interfaccia RS-232-C e PCMCIA standard
7. INGOMBRI, PESI E CONSUMI
• Altezza macchina: 2.603 mm
• Area di installazione: 2.788 x 2.710 mm
• Peso macchina: 6.960 kg
• Potenza elettrica installata: 50,5 kVA
• Capacità serbatoio refrigerante: 275 litri
8. DOTAZIONI E ACCESSORI INCLUSI
• Evacuatore trucioli: Laterale sinistro a tappeto

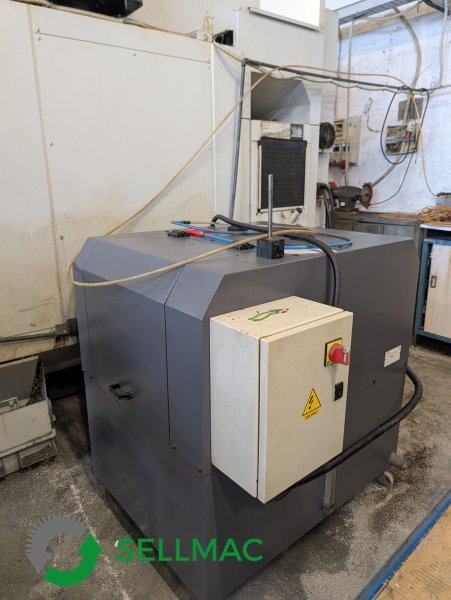

• Refrigerazione: Interfaccia refrigerante attraverso il mandrino (Tipo-B) con pompa supplementare ad alta pressione (50 Atm) e doppio filtro
• Sistema di pulizia: Pneumatico
• Segnaletica: Segnalatore luminoso e acustico di fine ciclo
• Trasformatore: Incluso (380V/50Hz > 200V/60Hz)
Macchina provvista di manuali, certificati di collaudo e dichiarazione CE
Tutti i dati tecnici riportati sono indicativi e possono essere modificati senza preavviso e pertanto essi non devono essere ritenuti impegnativi
A norme CE
