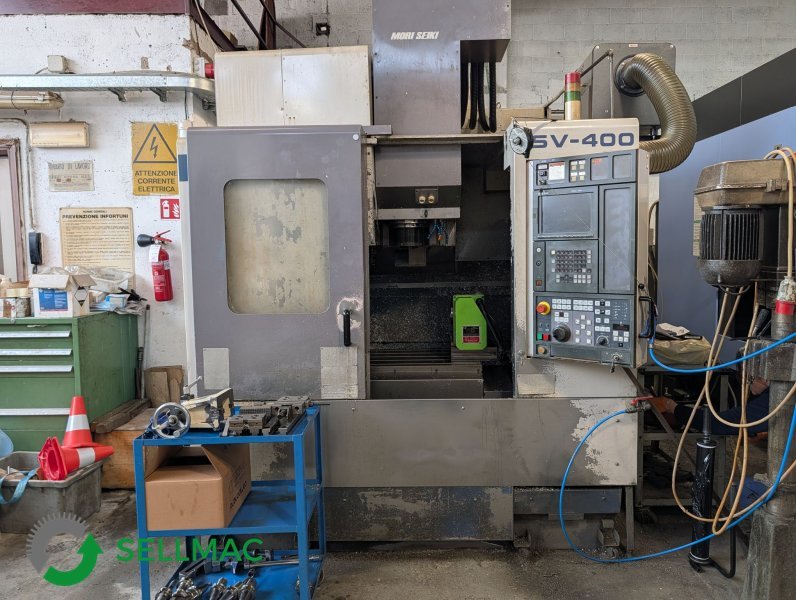

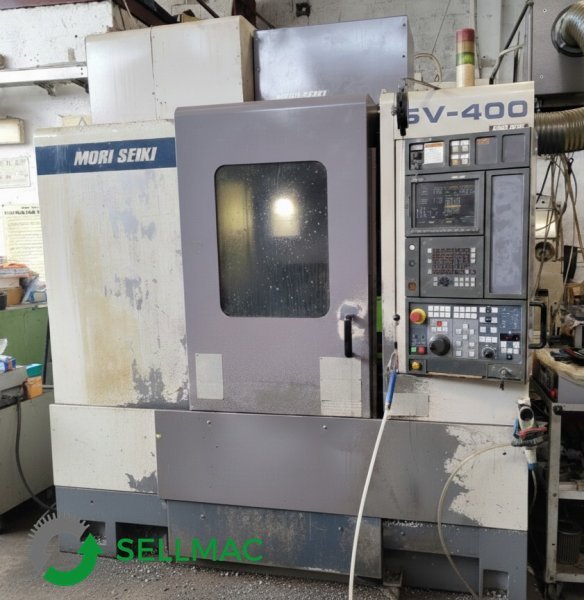

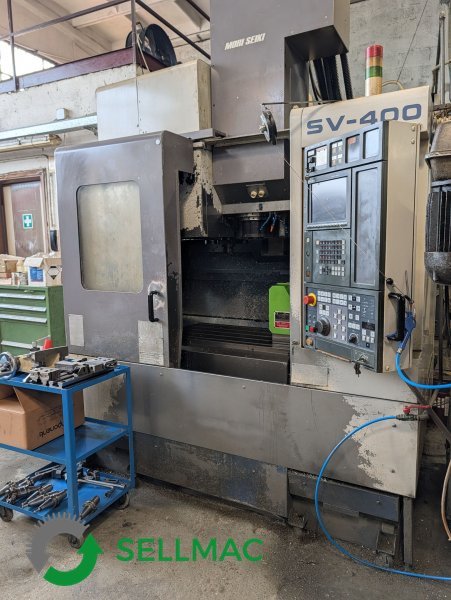

MORI SEIKI SV 400 1998
- Condizione: usato
- pubblicato: 23/04/2026
- 26IND48966
Dati tecnici
- Condizione: usato
- Anno: 1998
Descrizione
CNC MORI-FANUC (Modelli MSC-518 / MSC-501)
Caratteristiche
1. Capacità e Tavola
• Dimensioni tavola: 900 x 500 mm
• Corsa asse X (longitudinale): 600 mm
• Corsa asse Y (trasversale ...
CNC MORI-FANUC (Modelli MSC-518 / MSC-501)
Caratteristiche
1. Capacità e Tavola
• Dimensioni tavola: 900 x 500 mm
• Corsa asse X (longitudinale): 600 mm
• Corsa asse Y (trasversale): 430 mm
• Corsa asse Z (verticale): 460 mm
• Distanza naso mandrino - tavola: 150 - 610 mm
• Carico massimo ammesso sulla tavola: 500 kg
• Configurazione tavola: 4 cave a T (18 mm x interasse 100 mm)

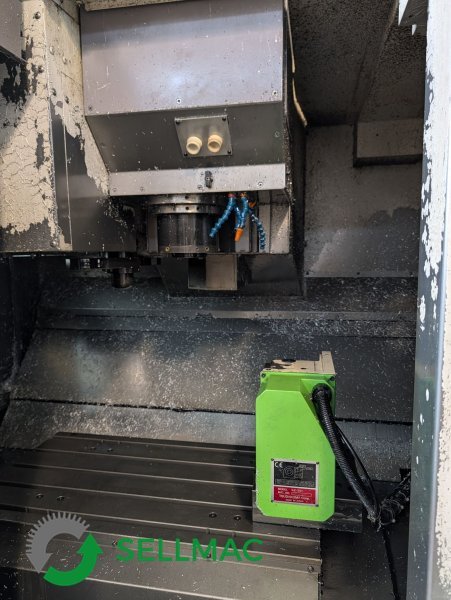

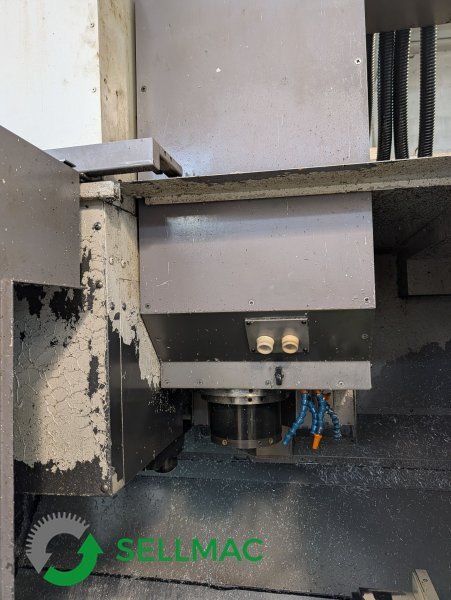

2. Mandrino
• Attacco mandrino: BT 40
• Velocità massima: 12.000 giri/min
• Potenza motore mandrino: 22 / 18,5 kW
• Diametro interno cuscinetto frontale: 85 mm
3. Cambio Utensili (ATC)
• Numero utensili in magazzino: 30 stazioni
• Tipo di attacco: BT 40
• Diametro max utensile (adiacenti): 80 mm
• Diametro max utensile (non adiacenti): 125 mm
• Lunghezza massima utensile: 300 mm
• Peso massimo utensile: 8 kg
• Tempo cambio utensile (truciolo-truciolo): 3,2 secondi
4. Avanzamenti e Motori
• Avanzamenti rapidi (X, Y, Z): 32.000 mm/min
• Avanzamento massimo di lavoro: 16.000 mm/min
• Potenza motori assi (X/Y): 2,1 kW
• Potenza motore asse Z: 4,4 kW
5. Precisione e Controllo

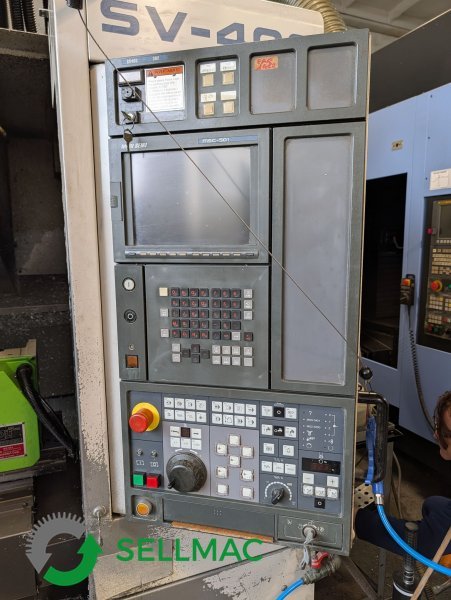

• Controllo Numerico: MORI-FANUC (Modelli MSC-518 / MSC-501)
• Memoria: 320 metri
• Funzioni: Interpolazione elicoidale, Controllo sforzi di taglio (Power Monitor)
6. Dimensioni, Peso e Installazione
• Ingombro al suolo (circa): 2200 x 2550 mm
• Altezza macchina: 2770 mm
• Peso macchina: 5.200 kg
• Potenza totale installata: 50,2 kVA
• Alimentazione: 380 V, 50 Hz
Accessori Specifici
• Refrigerazione alta pressione: Sistema a 50 bar attraverso il centro dell'utensile.

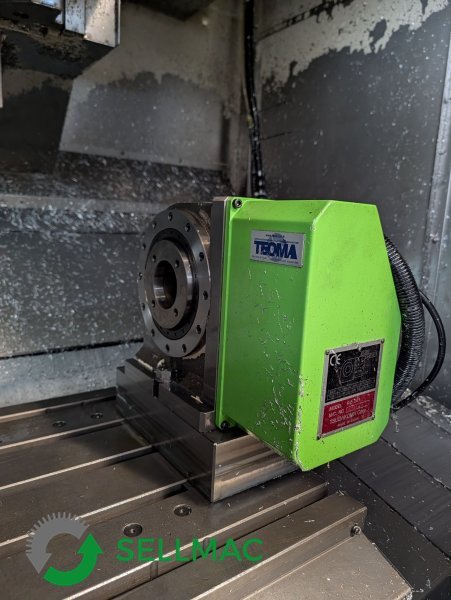

• 4° Asse: Tavola rotante Tsudakoma mod. RN-150R con platorello da 200 mm e contropunta.
• Gestione trucioli: N. 2 convogliatori trucioli a uscita posteriore.
• Soffio aria pulizia pezzi.
• Carenatura integrale e lampada di fine ciclo.
• Interfaccia: Uscita RS 232 per collegamento periferiche esterne.
Tutti i dati tecnici riportati sono indicativi e possono essere modificati senza preavviso e pertanto essi non devono essere ritenuti impegnativi
