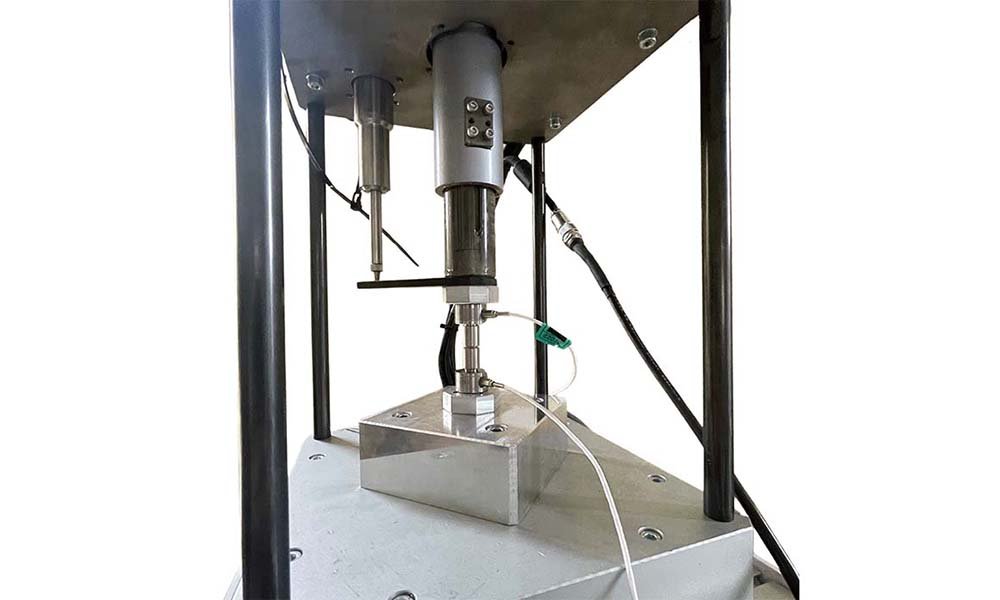

L'aggiunta di una cella di carico ad elevata precisione ad una servopressa Coretec, migliora drasticamente le prestazioni della funzione “Work Explorer” di CORETEC WPS.

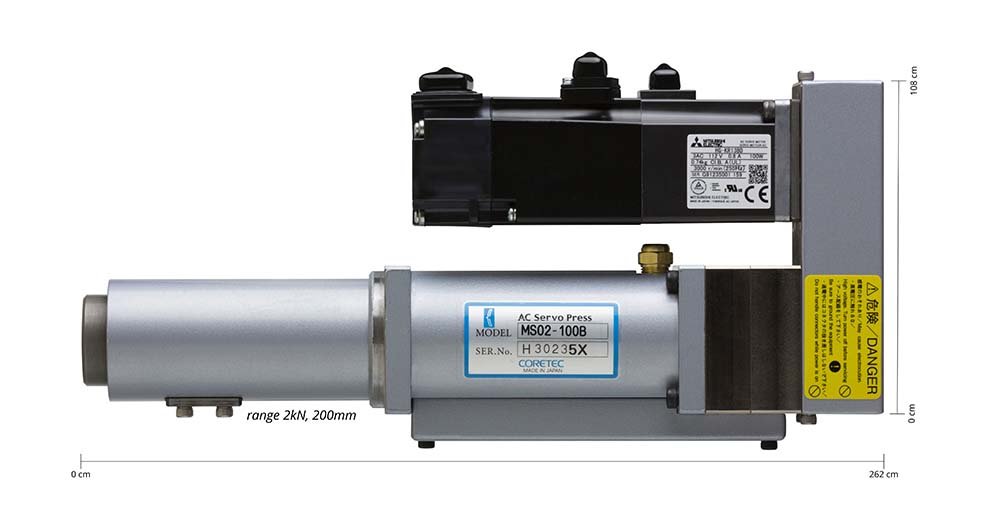

I tools Coretec (per esempio la serie di servopresse GS e MS) sono strumenti di misura altamente sofisticati.
Non si limitano a spingere, ma analizzano:
Funzione Work Explorer:
I controllori Coretec sono dotati di una modalità Work Explorer. Questa permette al punzone di muoversi ad una velocità di ricerca specifica fino a quando non rileva una minima variazione di forza (contatto). Registra quindi la posizione esatta, fungendo di fatto da sonda di contatto.
Elevata frequenza di campionamento:
Coretec è nota per l'elaborazione dati ad altissima velocità (oltre 1000 campioni/sec), fondamentale quando si utilizza la servopressa come sonda per garantire che il punto di attivazione venga rilevato con precisione.
Funzionalità migliorate:
1. Elevata sensibilità al contatto (trigger point). La cella di carico standard integrata in una servopressa è dimensionata per la capacità massima della macchina (ad esempio, 5 kN). Per questo motivo, non ha la risoluzione necessaria per rilevare contatti molto piccoli.
Vantaggio: un sensore esterno può essere dimensionato specificamente per la fase di tastatura (ad esempio, per rilevare un contatto di 0,5 N su una macchina da 5 kN). Ciò garantisce che la servopressa si arresti nel momento in cui tocca la superficie senza deformare il pezzo, fornendo una misurazione del punto zero molto più precisa.
2. Eliminazione dell'attrito interno (noise). I sensori interni devono tenere conto dell'attrito della vite a ricircolo di sfere, dei cuscinetti del motore e delle guarnizioni. Questo rumore meccanico può mascherare la forza effettiva sulla punta dell'utensile.
Vantaggio: un sensore esterno montato direttamente sull'utensile misura solo la forza applicata al pezzo. Questo segnale pulito consente alla funzione Coretec Work Explorer di attivarsi con una ripetibilità molto maggiore, poiché non è influenzato dal calore, dall'usura o dalla meccanica interna della servopressa.
3. Precisione dimensionale a livello di micron. Quando si utilizza una servopressa come sonda, spesso si cerca di calcolare una dimensione relativa (ad esempio, misurare l'altezza di un componente per determinare quale spessore inserire).
Vantaggio: poiché il calcolo è Forza + Spostamento, qualsiasi errore nel rilevamento della forza comporta un errore nella posizione registrata. Un sensore più preciso riduce questo margine di incertezza, consentendo di mantenere tolleranze di assemblaggio più strette, impossibili da ottenere con un sensore interno standard.
4. Tracciabilità diretta. In diversi settori, come la produzione di dispositivi medici e l'industria aerospaziale, la servopressa viene spesso considerata uno strumento di misura.
Vantaggio: è significativamente più semplice calibrare e certificare una cella di carico esterna ad alta precisione, secondo gli standard internazionali, rispetto alla calibrazione dell'intero sistema di azionamento interno di una servopressa.
Coretec con sensori esterni:

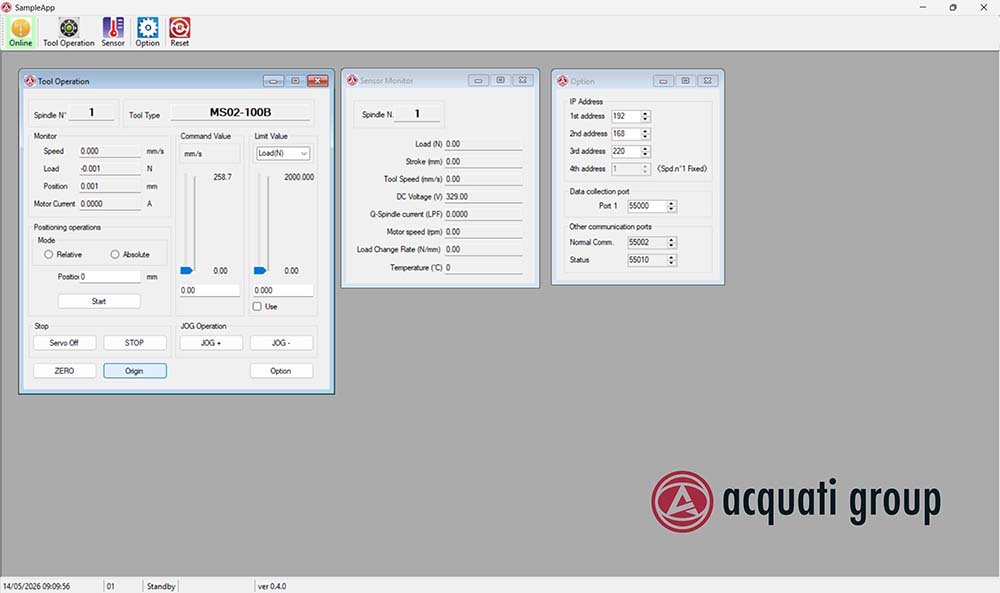

Il controller WPS è progettato con ingressi analogici ad alta velocità per gestire specificamente questo sensore esterno, rendendo molto semplice implementare un circuito di forza di feedback secondario ad alta precisione.
